Features of 3-ton European single-girder bridge crane

• Low headroom
• Smart driving, higher efficiency
• Stepless control trolley
• Hardened gear
• IP55 / H Insulation
• Heavy duty motor, 60%ED rating
• Over heating, Overloading protect
• Electromagnetic disk brake
• Maintenance free

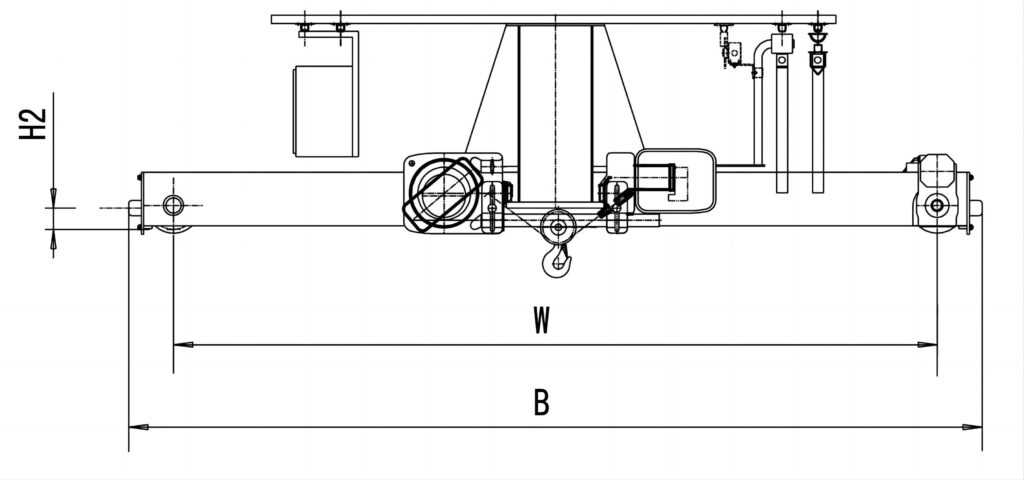

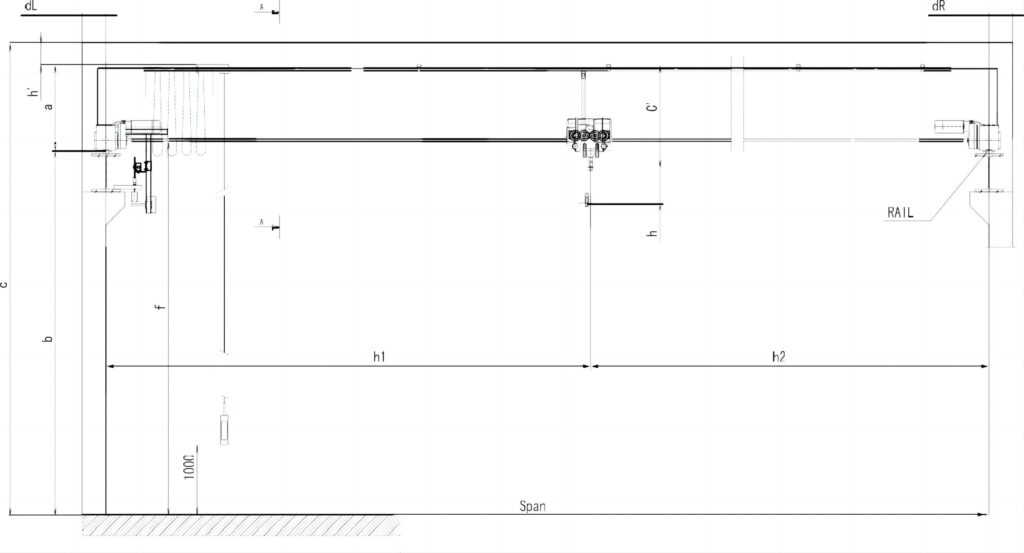

Structural diagram of a 3-ton European single beam overhead crane

Technical parameters of a 3-ton European single beam overhead crane

Main performance and technical parameters of 3t European-style electric single-girder overhead crane
跨度		Span	m		7.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5
基本参数 Basic Data	整机自重	Crane Weight	t		1.36	1.7	2.15	3.07	3.63	5.09	5.74	7.63
	小车自重	Trolley Weight			0.23	0.23	0.23	0.23	0.23	0.23	0.23	0.23
	最大轮压	Max.Wheel Load	kN		19	20.6	22.1	24.4	25.9	29.5	31.2	35.9
	最小轮压	Min.Wheel Load			3.8	4.1	4.9	7.1	8.3	11.8	13.3	17.8
	大车车轮数	Crane Wheel Q’ty	PCS		4	4	4	4	4	4	4	4
	推荐轨道	Crane Rail			P22	P22	P22	P22	P22	P22	P22	P22
速度Speed	起升速度	Lifting Speed	m/min		5/0.83
	小车速度	Trolley Speed			0-20
	大车速度	Bridge Speed			0-32
电机功率MotorPower	起升电机	Lifting Motor	kW		3.6/0.5	3.6/0.5	3.6/0.5	3.6/0.5	3.6/0.5	3.6/0.5	3.6/0.5	3.6/0.5
	小车电机	Trolley Motor			0.3×1	0.3×1	0.3×1	0.3×1	0.3×1	0.3×1	0.3×1	0.3×1
	大车电机	Bridge Motor			0.3×2	0.3×2	0.3×2	0.37×2	0.45×2	0.53×2	0.53×2	0.65×2
	整机功率	Crane Power			4.5	4.5	4.5	4.64	4.8	4.96	4.96	5.2
主要尺寸MainDimension	轨顶标高	Top of Rail Height	b	mm	9000(或根据用户制定or specified by clients)
	安全净空	Top Clearance	h³		≥ 200(GB/T 14405-2011)
	吊钩至起重机顶高度	Hook to Crane Top	C’		852	852	932	1052	1184	1378	1378	1498
	轨道至起重机顶高度	Rail to Crane Top	a		600	600	600	600	600	650	650	950
	起升高度	Lifting Height	h		8594	8594	8524	8426	8212	8222	8458	8398
	屋顶最低点高度	Ceiling to Floor Height	c		9800	9800	9800	9800	9800	9850	9850	10150
	梁底高度	Girder Bottom Height	f		8944	8944	8874	8776	8636	8646	8808	8822
	吊钩左极限	Hook Approach L.	hl		440	450	530	540	680	680	680	710
	吊钩右极限	Hook Approach R.	h2		400	400	480	480	520	520	520	540
	轨道中心至左侧墙	Rail Center to LeftWall	dL		206	206	206	206	208	210	210	246
	轨道中心至 右侧墙	Rail Center to RightWall	dR		206	206	206	206	208	210	210	246
	大车轮距	Bridge Wheel Base	W		1800	1800	1800	2200	2700	3100	3800	4500
	小车基距	Trolley Rail Guage	Lx		/	/	/	/	/	/	/	/
	缓冲器高度	Buffer Height	H2		100	100	100	100	100	100	100	150
	整机宽度	Crane Width	B		2096	2096	2096	2526	3056	3490	4190	5050
	水平侧向力	Guiding(contact)Force	S	kN	6	6.5	7	9.8	12.6	15.4	18.2	21
	缓冲力	Buffer Force	Bf	kN	15	18	21	22	23	24	25	28
